Руководство по монтажу Schiedel UNI
1. Основание дымохода

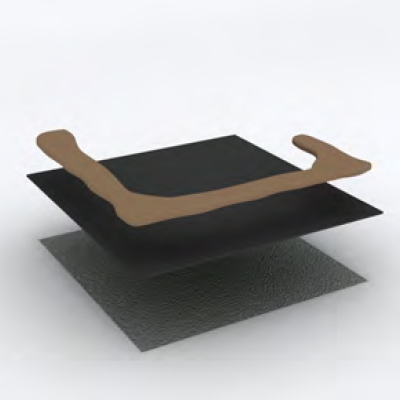

1. Подготовьте основание для установки цоколя. Для этого на увлажнённый пол уложите цементную подушку, выполните гидроизоляцию, нанесите цементный раствор.

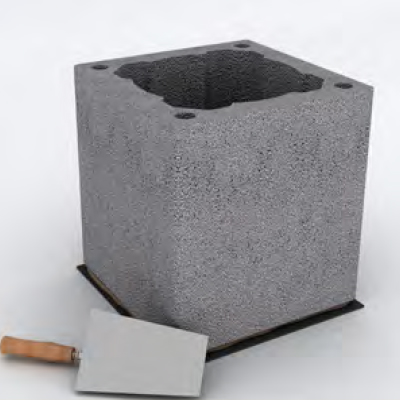

2. Установите каменную оболочку на подготовленный цементный раствор марки М150, выровняйте при помощи уровня.

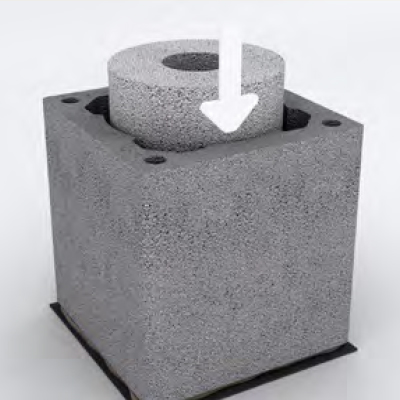

3. Установите бетонный блок-основание или залейте бетоном внутренний объём каменной оболочки. Работы c бетонной смесью вести только при температурах выше 0°С.

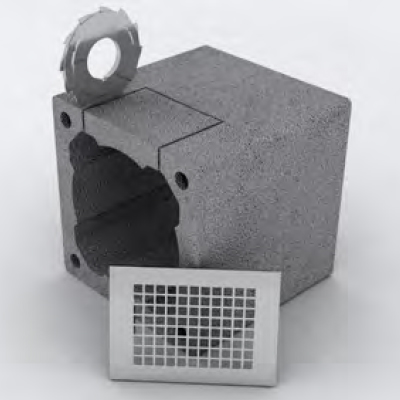

4. При помощи угловой шлифовальной машины вырежьте в следующем блоке отверстие для вентиляционной решетки.
2. Отвод конденсата
5. Блок установите на раствор марки М150 на подготовленном цоколе. Выровняйте при помощи уровня. Для удобства эксплуатации размещайте вентиляционную решетку, а также дверцы для очистки дымохода под углом 90° к оси подключаемого потребителя. Установите ёмкость для сбора и отвода конденсата в центре блока на цементный раствор.

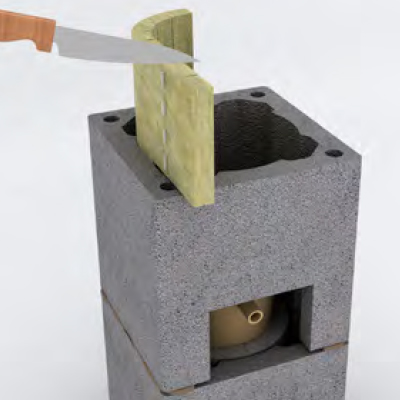

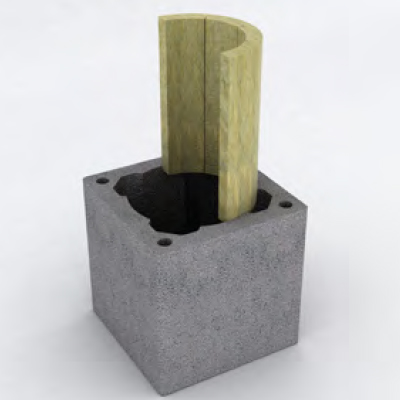

6. Согните изоляционную панель прорезями внутрь и вставьте в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. Обрежьте часть изоляции вдоль каналов проветривания так, чтобы она не мешала окну тройника прочистки.

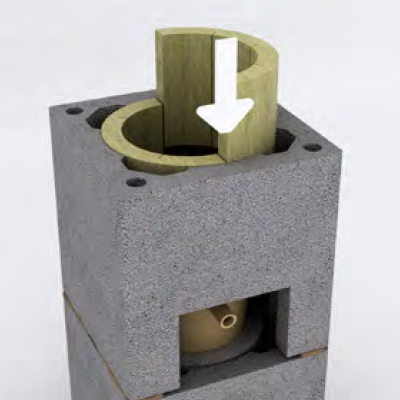

7. Следите за тем, чтобы изоляционный материал не засорял каналы вентиляции дымохода. Трубопровод для отвода конденсата выведете в отверстие вентиляционной решётки, а затем подключите к системе канализации.
8. Используя шаблон, предохраняющий внутреннее пространство дымовой трубы вместе с каналами проветривания от попадания раствора, нанесите на блок необходимое количество раствора.
3. Отверстие для дверцы

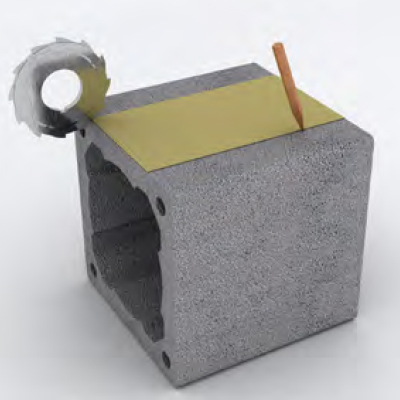

9. На следующем блоке начертите контур отверстия для дверцы, размеры которого уточните по прилагаемой таблице, входящей в состав «Основного комплекта». Угловой шлифовальной машиной вырежьте отверстие.

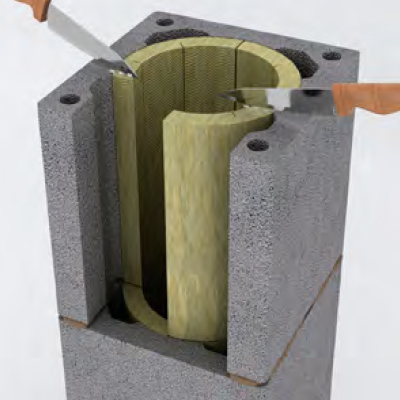

10. Блок установите на раствор, излишки раствора удалите. Изоляционные панели прорезями внутрь вставьте в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. При помощи пилки отрежьте излишки изоляционного материала вдоль каналов проветривания дымохода. Внимание: каналы проветривания должны быть свободны!

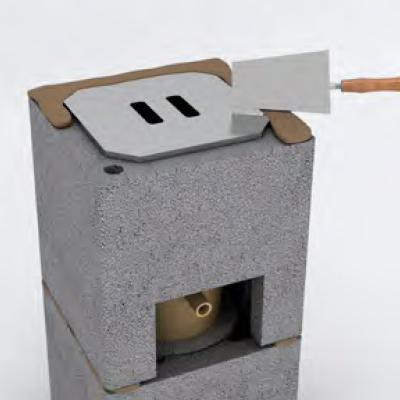

11. Нанесите на верхнюю поверхность каменной оболочки необходимое количество раствора. При работе используйте монтажный шаблон.

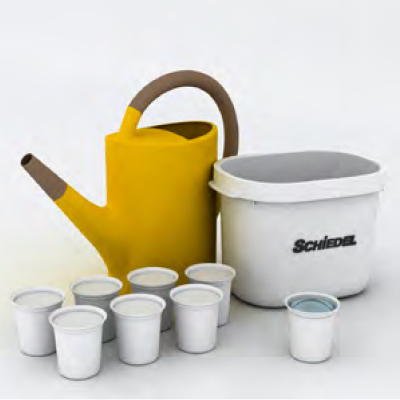

12. В случае применения сухой массы для заделки швов размешайте её точно в соответствии с прилагаемой инструкцией (7 частей массы и 1 часть воды). Последующие операции - см. рис. 13 и 14. Работы по приготовлению смеси выполнять при температуре окружающего воздуха 200°С. Готовая масса должна быть использована в течение 1-1,5 часов. Ни в коем случае не допускается добавление воды в готовую смесь!

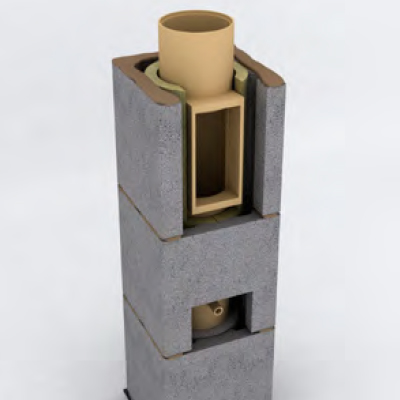

4. Монтаж тройника для дверцы

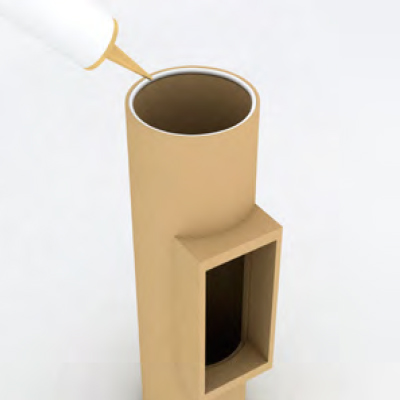

13. Перед началом монтажа всегда очищайте оба конца керамической трубы. Нанесите герметик или массу для заделки швов на нижнюю поверхность керамического тройника для подключения дверцы. Работы с герметиком вести только при температурах выше 5 градусов
14. Установите тройник для подключения дверцы таким образом, стобы стенки тройника располагались параллельно стенкам каменной оболчки. Зазоры от керамики до каменной оболчки должны быть не менее: 3 см сверху и 0,5 см по остальным сторонам. Выступ на верхзней грани керамической трубы должен всегда находиться снаружи, канавка внутри. Ориентация т.н. "по воде" действует для всех видов топлива

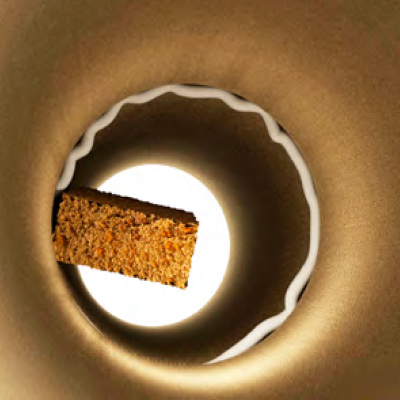

15. Избыточный герметик или массу для заделки швов после установки керамических элементов всегда удаляйте влажной губкой, а швы внутри ровняйте так, чтобы внутренние стенки были гладкими, а шов полностью заполнен. Ровное и гладкое внутреннее сечение обечпечивает требуемую тягу.

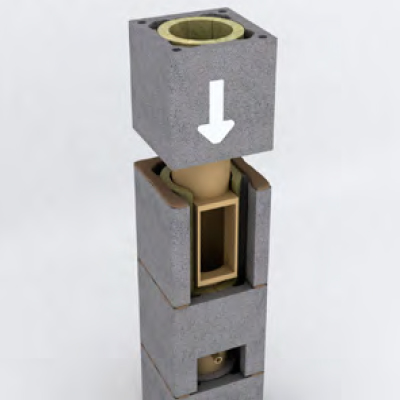

16. Вставьте два изоляционных элемента внутрь каменной оболочки. Установите каменную оболочку вместе с изоляцией на подготовленный цементный раствор. Блоки постоянно выравнивайте по уровню.

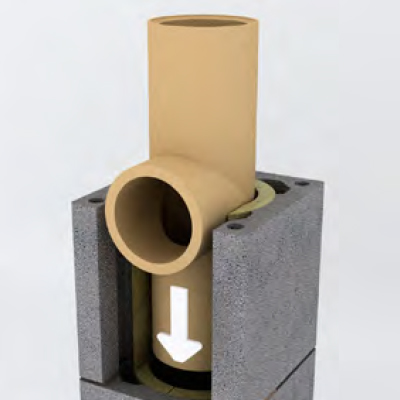

5.1. Тройник для подключения потребителя

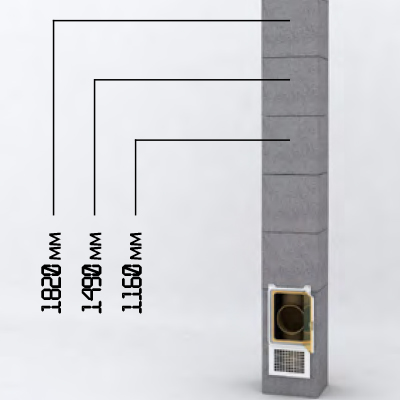

17. Перед началом монтажа определите ориентацию и отметку установки тройника подключения потребителя относительно отопительного прибора. Примите во внимание, что минимальная монтажная отметка высоты тройника 1160 мм измняется в большую сторону с шагом 330 м. При расчете монтажной отметки тройника подключения учитывайте высоту отопительного прибора и пространство над ним для подключающего элемента. Для камина (кассетной вставки) монтажная отметка подключения, как правило, не менее 1820 мм и выше.

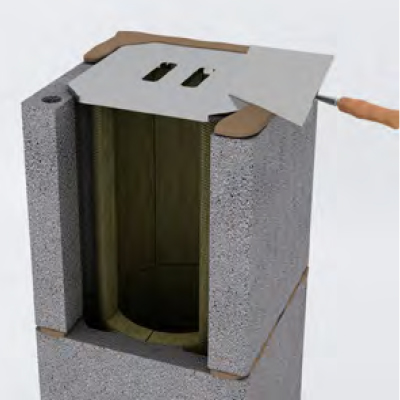

18. Блок с вырезанным отверстием устанвоите на подготовленный растовр, излишки раствора удалите. Изоляционные панели прорезями внутрь вставьте в каменный блок. При помощи пилки (пилка поставляется в комплекте передней панели из минеральной ваты)отрежьте излишки изоляционного материала вдоль каналов проветривания дымохода. На верхнюю грань каменной оболочки нанесите необходимое количество раствора, используя монтажный шаблон.

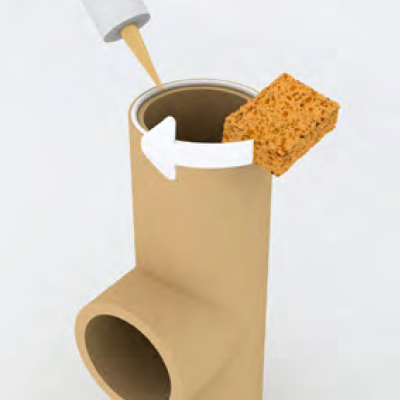

19. Очистите нижнюю грань тройника подключения потребления. При использовании герметика в туббе нанесите его непосредственно в канавку верхнего края керамической трубы без предварительного смачивания. В случае использования сухой массы смочите трубу влажной губкой перед нанесением.
20. Установите внутрь тройник для подключения потребителя. Выступ на верней грани керамической трубы должен всегда находиться снаружи, канавка внутри. Ориентация т.н. "по воде" действует для всех видов топлива.
5.2. Тройник для подключения потребителя
21. Изоляционные плиты согните, как показано на рисунке. Место соединения двух изоляционных элементов должно располагаться посереднине одной из сторон каменной оболочки.
22. Вставьте два изоляционныз элемента внутрь каменной оболочки.

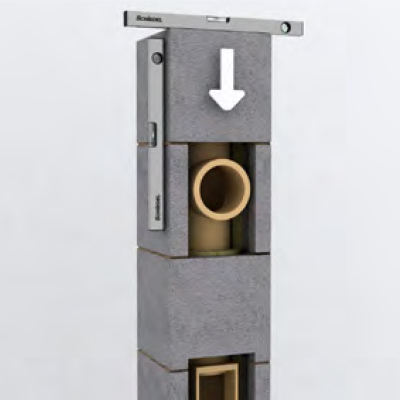

23. Установите каменную оболочку вместе с изоляцией на подготовленный цементный раствор сверху тройника. С помощью строительного уровня и киянки выровняйте блок по горизонтали и вертикали.

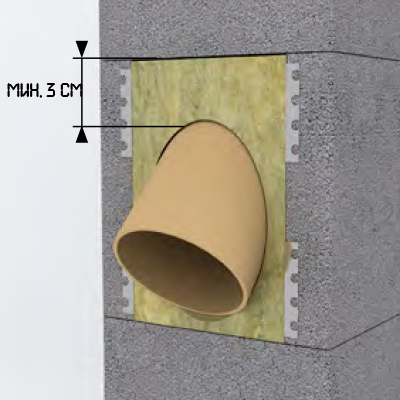

24. Вырезать отверстие в блоке под керамический тройник подключения следует с учетом необходимых зазоров между керамическм элементом и каменной оболочкой. Необходимые зазоры: не менее 3 см сверху и не менее 1 см по бокам от керамического штуцера.
6. Стандартные монтажные операции

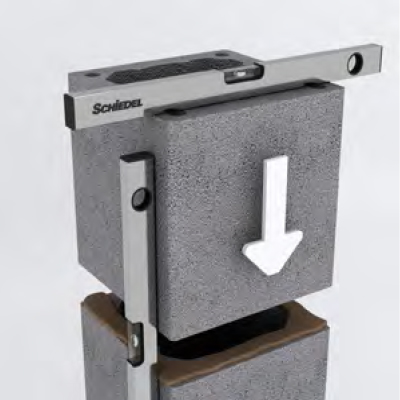

25. Наносите раствор, используя монтажный шаблон, который идет в комплекте поставки. Контролируйте положение блоков с помощью строительного уровня. Не связывайте дымоход с конструкциями здания, соблюдайте зазоры согласно п. 35-36.

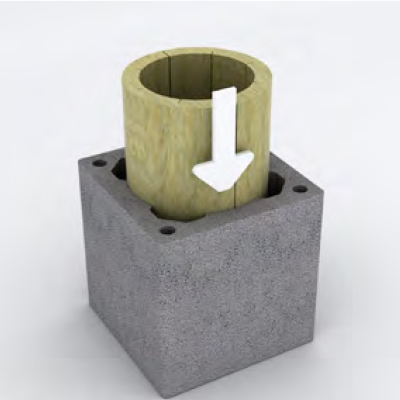

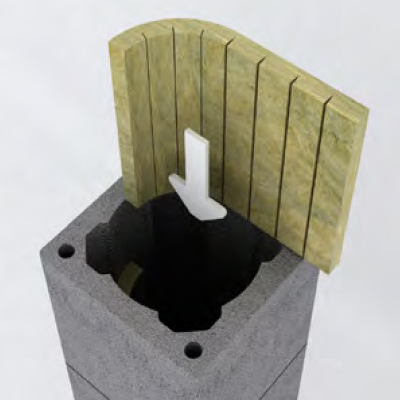

26. Сначала установите изоляционные плиты, затем - керамические элементы.

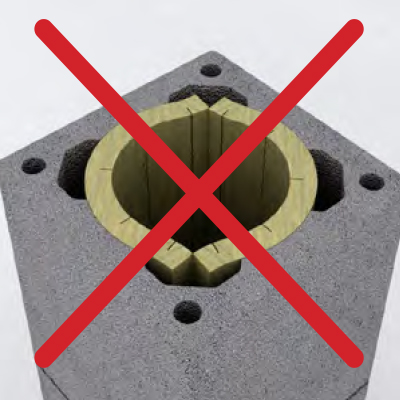

27. Изоляционные плиты не должны перекрывать каналы провертивариня. Это нарушает работоспособность системы.

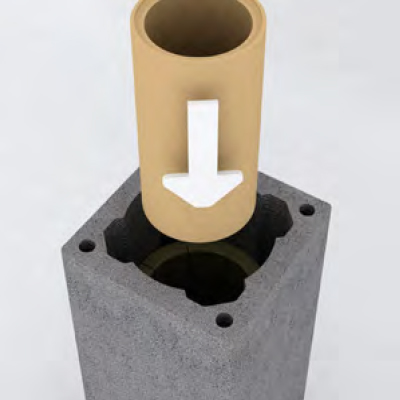

28. Установите внутрь и выровняйте керамическую трубу, удалите избыток массы для заделки швов и загладьте шов губкой. Повторите все монтажные операции в последовательности, изложенной на рисунках 25-28, до устья дымовой трубы.
7. Монтаж передней панели

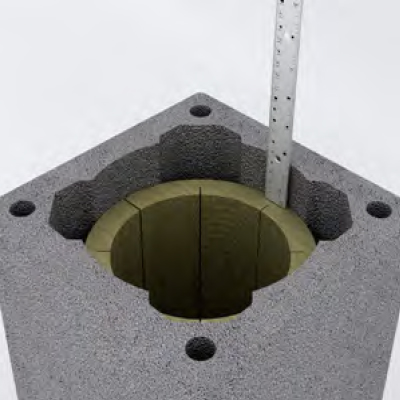

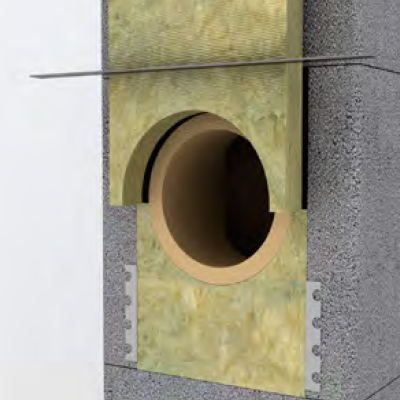

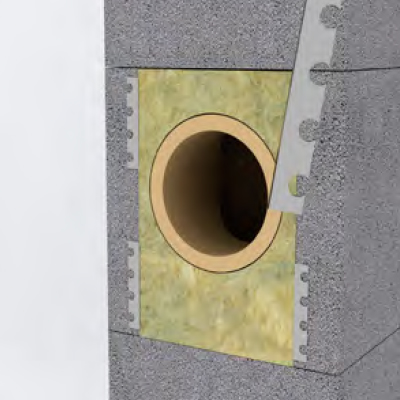

29. Установите переднюю панель из минеральной ваты между керамическим тройником и каменной оболочкой. Уменьшите высоту передней панели при помощи пилки.
30. Прикрепите к изоляционной панели металлические фиксирующие уголки, а затем устанвоите панель в отверстие.

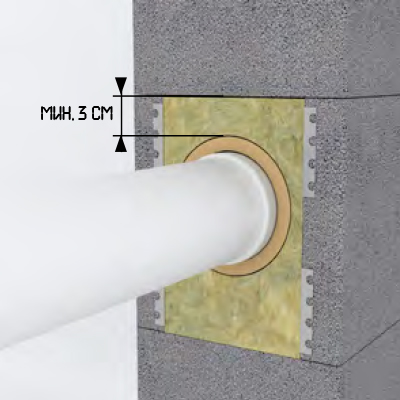

31. Обратите внимание на температурное расширение материалов и обеспечение необходимых зазоров (см. п. 33).

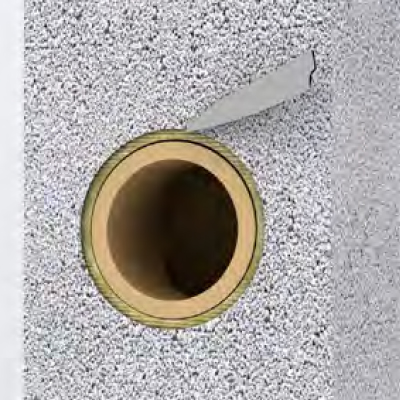

32. При проведении отделочных работ еще до затвердевания штукатурки сделайте раздельную канавку между керамическим элементом дымовой трубы и штукатуркой.
8. Подключение отопительного прибора. Проход через перекрытие

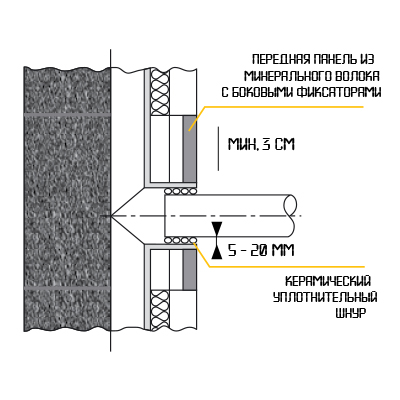

33. Зазор между внутренней поверхностью керамического тройника и стальной трубой от теплогенерирующего устройства уплотните керамическим шнуром, минимальное количество витков - 3.

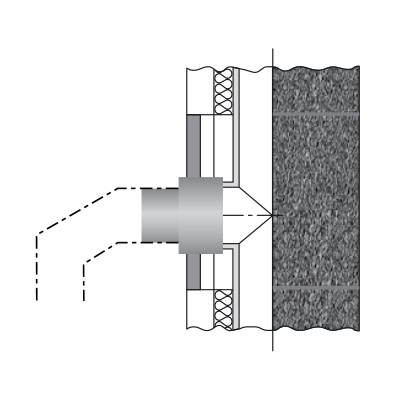

34. При невозможности подключения внутрь тройника с гарантированным зазором (рису. 33) рекомендуем использовать переходник UNI-сталь TF1000.

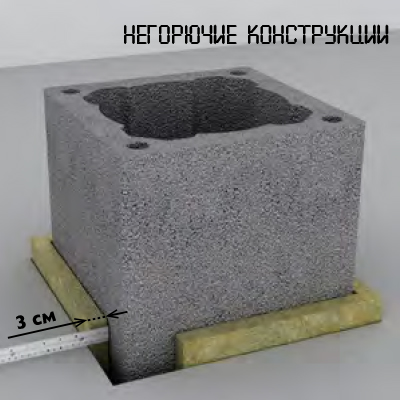

35. При монтаже дымохода через перекрытие подготовьте отверстие в конструкции больше, чем наружный размер каменной оболочки дымохода. Этот промежуток заполните негорючим изоляуионным материалом. Расстояние до негорючих конструкций 3 см.

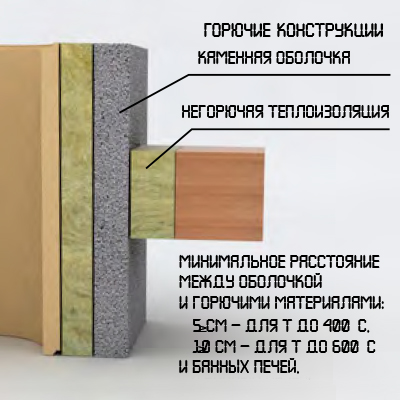

36. Расстояние до горючих строительных конструкций должно быть не менее 5 см. Минимальное расстрояние между оболочкой и возгораемыми конструкциями:
≥ 5 см - для t до 400°С
≥ 10 см - для t до 600°С и банных печей.
9. Монтаж верхней части дымохода - Верхний комплект

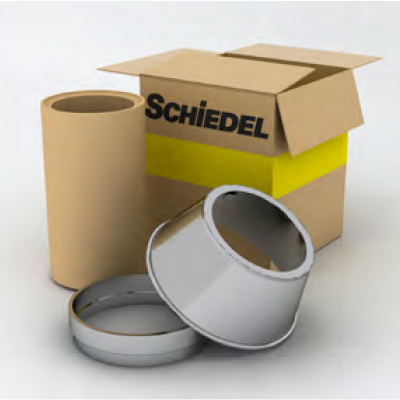

37. "Верхний комплект" для монтажа верхней части дымовой трубы включает: покровную плиту или манжету для изговоления покровной плиты по месту, распорное кольцо, конус, керамическую трубу 330 мм.
38. Изоляционный материал, устанавливаемый в верхнем блоке дымохода, необходимо обрезать так, чтобы изоляция заканчивалась на расстоянии 6-8 см от верхней грани блока!!!

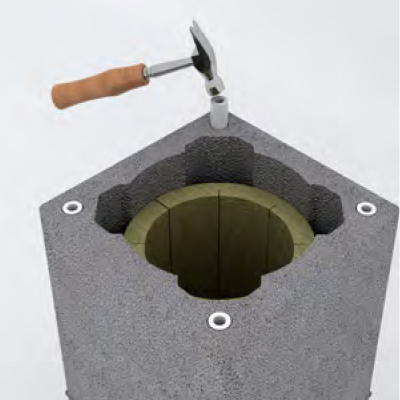

39. При монтаже готовой покровной плиты установите дюбели в отверстия верхней каменной оболочки.

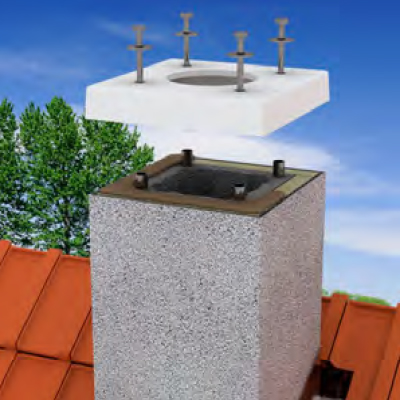

40. Подготовьте цементную подушку для установки покровной плиты, установите покровную плиту, зафиксируйте винтами.

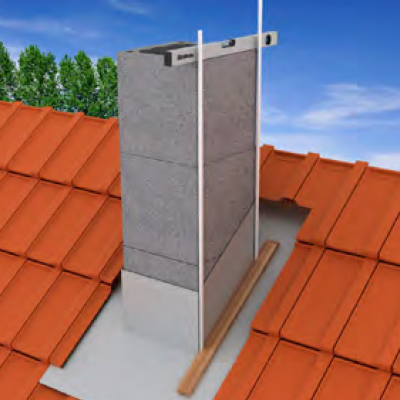

10. Монтаж оформления верхней части дымохода - комплект URATOP

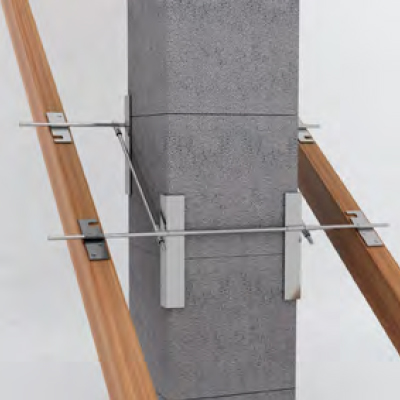

41. Для перехода через конструкцию кровли необходимо выполнить крепление дымохода. Учитывайте возможное вертикальное перемещение кровли относительно дымохода. Рекомендуем применять готовый Комплект крепления Schiedel (рис. 41).

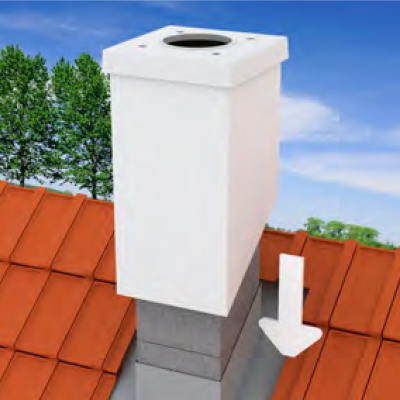

42. При применении наружной оболочки URATOP для оформления верхней части дымовой трубы снимите все необходимые размеры в соответствии с наклоном крыши.

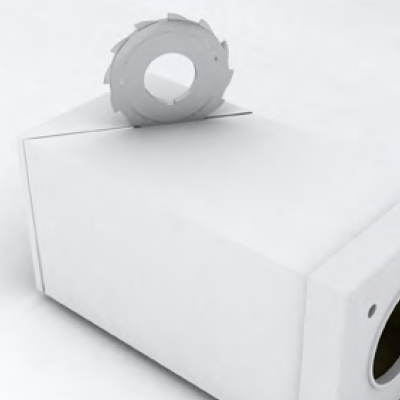

43. Перенесите все размеры на поверхность готового элемента, а затем угловой шлифовальной машиной наружную оболочку URATOP.
44. Используя шаблон, нанесите раствор на каменную оболочку перед установкой наружной оболочки URATOP и покровной плиты. После установки, выровняйте оболочку URATOP по вертикали. Выполняйте последующие операции, согласно рисункам 45-50.

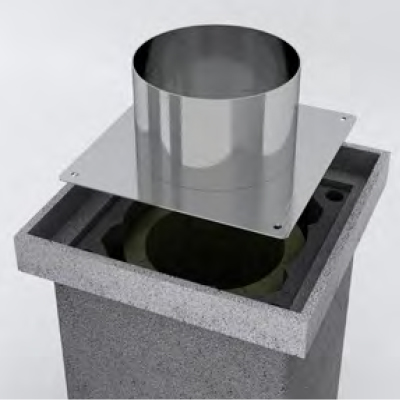

11. Монтаж верхнего комплекта

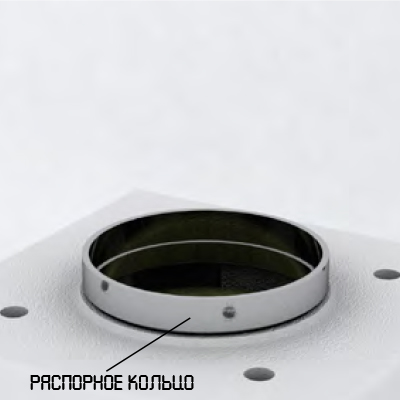

45. На покровную плиту установите распорное кольцо. Загерметизируйте соединение герметиком из комплекта поставки.

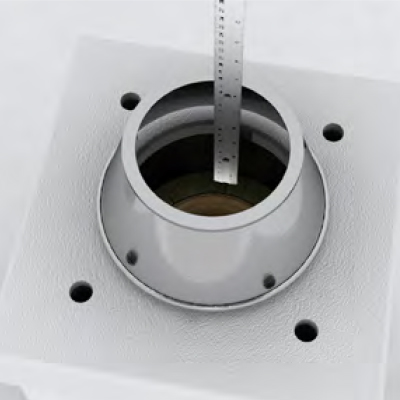

46. Установите конус с тремя упорами на покровную плиту. Измерьте требуемую высоту последнего элемента керамической трубы.

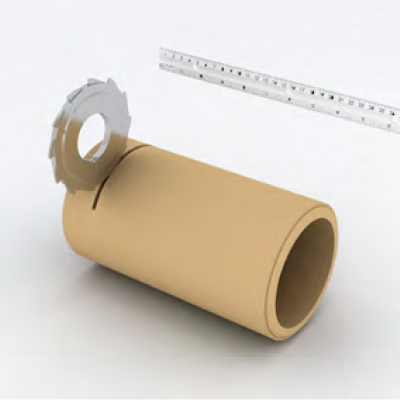

47. Обрежьте внутреннюю керамическую трубу до требуемого размера (см. п. 46). На нижнюю грань керамической трубы нанесите требуемое количество массы для заполненеия швов и установите внутрь каменной оболочки.

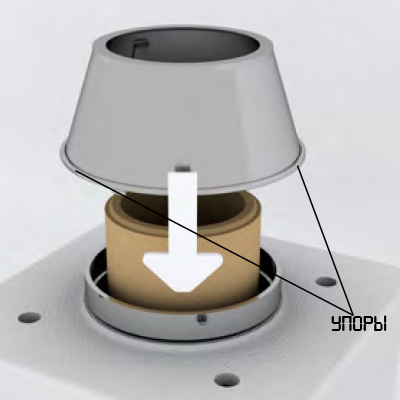

48. Оденьте конус на трубу и распорное кольцо нижней частью до покровной плиты. Упоры не снимать! Они создают зазор между плитой и конусом для отвода воздуха из каналов проветривания системы.

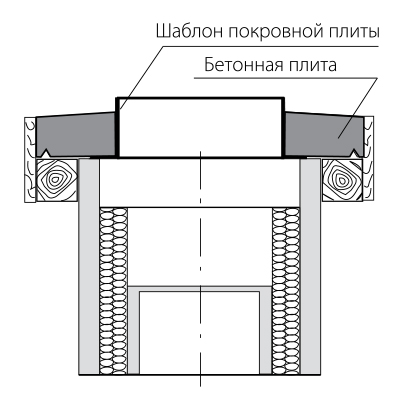

12. Монтаж верхнего комплекта "по месту". 13.Обмуровка кирпичом
49. Покровную плиту можно отливать по месту в заранее подготовленной опалубке на стройплощадке или непосредственно на дымоходе. Для монтажа используют бетон марки М300.
50. Перед отливкой плиты необходимо установить манжету и закрыть сечение дымохода о тпопадания бетонного раствора. Если дымоход с вентканалом, то отверстия выхода вентиляции рекомендуется вырезать ниже уровня покровной плиты. Монтаж конуса в соответсвтии с пунктами 45-48.

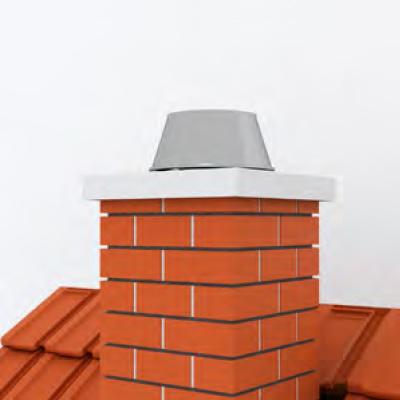

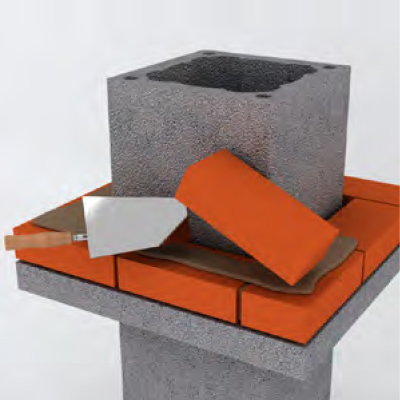

51. При облицовке кирпичом верхней части дымохода над крышей используется консольная плита, на которую затем устанавливаются последующие блоки. Консольная плита монтируется под крышей и выдерживает нагрузку от 4 м кирпичной кладки. 2/3 этой конструкции находятся над крышей и 1/3 - по дкрышей.
52. после облицовки дымохода в качестве завершаюшего элемента используйте покровную плиту и конус. Покровную плиту Вы можете получить в виде готового элемента или изготовить непосредственно на месте.

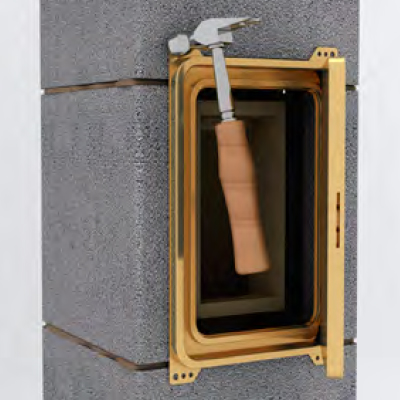

14. Установка дверцы дымохода
53. Дверцу выновнять относительно керамической рамки и прибить к блокам.

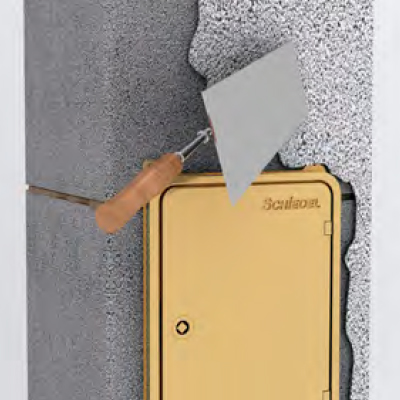

54. После навешивания дверцы дымоход рекомендуется оштукатурить. Штукатурку выполнить по металлической фиксирующей сетке.

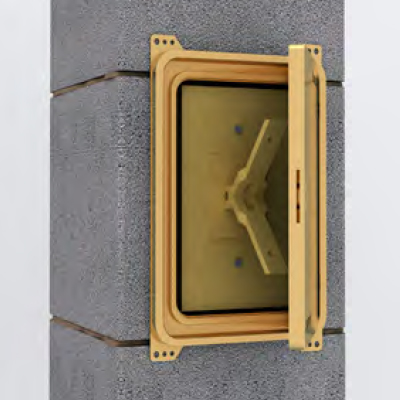

55. Внутреннюю часть дверцы окончательно устанавливаем после затвердевания штукатурки.

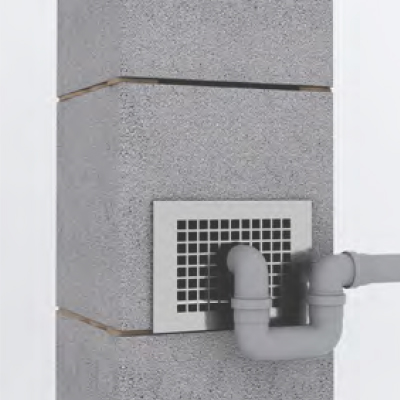

56. Для приборов на газовом и жидком топливе рекомендуем выполнить отвод конденсата с использованием гидрозатвора.
Общие указания
- Устанавливайте систему UNI в соответствии сданной монтажной инструкцией. Выполняйте монтаж со всей тщательностью. Этим Вы обеспечите безупречное функционирование и долговременную работу системы. Дымоходная система UNI предназначена для работы на твёрдом, жидком и газообразном топливе.
- Обращаем Ваше внимание на необходимость выполнения всех действующих строительных норм и правил, а также соответствующих норм по технике безопасности.
Согласуйте с проектировщиком:
- Перед началом монтажа должны быть известны место расположения дверцы, место расположения и отметка подключения тройника потребителя. Минимальная высота подключения потребителя для стандартного комплекта основания - 1160 мм, возможно, изменение с шагом 330 мм, путем установки линейной керамической трубы на тройник прочистки. Высота отметки для камина (каминной кассеты), как правило, составляет ≥ 1820 мм. Более подробную информацию о высотных отметках можно найти в альбоме «Schiedel UNI Материалы для проектирования», размещенные на нашем сайте.
- Положение ревизионного отверстия (под или над крышей) также должно быть согласовано с местным трубочистом (мастером) или ответственным представителем сервисной службы.
- При использовании комбинированных наружных каменных оболочек с вентиляционным каналом необходимо предусмотреть вентиляционное отверстие в помещении котельной и при необходимости установить ревизионную дверцу для вентиляционного канала.
- Для усиления статической устойчивости свободно стоящих частей дымовой трубы под или над крышей может потребоваться армирование системы, или установка специального комплекта креплений. Обратите внимание на своевременный монтаж этого комплекта. Подробную ифнормацию можно найти «Schiedel UNI Материалы для проектирования».
Рекомендуемые инструменты:
- Угловая шлифовальная машина (болгарка); Резиновая киянка; Уровень.
- Мастерок; Алмазный диск; Корундовый диск; Рулетка; Угольник; Ведро.
- Миксер; Дрель; Маркер; Монтажный пистолет.
Общая информация для монтажников
- Kаменные оболочки устанавливайте на цементный раствор марки M150 .
- Используйте монтажный шаблон при нанесении цементного раствора для предохранения от попадания раствора в теплоизоляцию и боковые каналы проветривания. Шаблон имеет заданную толщину для нанесения необходимой толщины раствора. Использование шаблона ускоряет монтаж.
- Для соединения керамических труб используйте массу для заделки швов или герметик. Масса поставляется как в тубе, так и в виде сухой смеси (наносите массу для заделки швов на нижнюю поверхность керамического элемента). Для сухой смеси в точности следуйте указаниям по дозировке при приготовлении массы для заделки швов (7 частей массы на 1 часть воды). Смешивайте массу только в необходимом количестве. Поверхность керамической трубы перед нанесением массы должна быть очищена от грязи и пыли
- При перерывах в монтаже накройте сверху дымовую трубу, чтобы предохранить её внутреннее пространство от попадания воды или строительного мусора
Пожалуйста, обратите внимание: Содержание данной монтажной инструкции действительно для всех типов дымоходов системы UNI.
Монтаж основания дымохода
- Устанавливайте дымовую трубу на ровное несущее основание.
- В качестве цементного раствора используйте раствор марки M150.
- Избыточное количество герметика и массы для заделки швов постоянно удаляйте влажной губкой, швы разглаживайте. Монтаж вести при температурах ≥ 5°C
- Следите за вертикальностью установки каменных блоков, постоянно проверяйте каменные блоки при помощи уровня на вертикалность.
Пожалуйста, при выполнении монтажных работ обязательно обратите внимание на необходимость обеспечения отвода конденсата.
Предусмотрите подключение к системе канализации трубопровода для отвода конденсата и атмосферных осадков, скапливающихся внутри дымовой трубы (обеспечьте постоянную положилельную температуру в месте подключения). Подключение к канализации выполните через сифон высотой не менее 15 см. Имейте ввиду, что высота уровня жидкости в сифоне составляет минимум 10 см. Состояние сифона регулярно проверяйте, при необходимости очищайте. Обратите внимание на действующие предписания по очистке сбросов.
Монтаж до точки подключения потребителя
- В соответствии с заданной по проекту высотой подключения потребителя выполните монтажные операции в соответствии с рис. 17-24. В случае если точка подключения потребителя к дымовой трубе предусмотрена, например, на отметке 1490, 1820, 2150 мм и т.д., монтаж промежуточных секций проводите по указаниям, относящимся к стандартным монтажным операциям (рис. 25-28) до достижения требуемой отметки. Для подключения потребителя с температурой продуктов горения до 200°С рекомендуется использовать резиновый адаптер Schiedel.
- При установке изоляционных плит внутри каменной оболочки с отверстием для дверцы обращайте внимание на то, чтобы оба передних канала проветривания оставались свободными. Для обеспечения беспрепятственного движения воздуха обрежьте изоляционные маты.
Стандартные монтажные операции
- Стандартные монтажные операции следуют после установки фасонных элементов (тройников для дверцы и подключения потребителя) и до монтажа верхней дверцы или до устья дымовой трубы. Последовательность представлена на рис. 25-28.
- Герметик и массу для заделки швов наносите на чистую нижнюю грань керамической трубы. Изоляционные плиты монтируйте так, чтобы соединение двух элементов изоляции не располагалось в области каналов проветривания и не закрывало их.
Статическая устойчивость
- При большой высоте дымовой трубы, свободно стоящей над крышей, может быть дополнительно использованы каналы армирования. Для этой цели в программе поставок представлен комплект арматуры для монтажа различной длины. Арматурные стержни устанавливаются в специальные каналы каменной оболочки и заливаются цементным раствором. Обратите внимание на своевременную установку комплекта креплений. Позднее проследите за тем, чтобы арматурные стержни заканчивались на расстоянии 150 мм от верхней грани верхней каменной оболочки, чтобы осталось место для установки дюбелей для крепления покровной плиты. Рекомендуем использовать фирменный комплекты арматурных стержней или используйте строительную арматуру периодического профиля с диаметром 8-10 мм с установкой в нахлест.
- Следующим условием статической устойчивости дымовой трубы всегда является узел перехода через перекрытие или конструкцию крыши. Необходимо помнить о том, чтобы при пересечении этих конструктивных элементов был обеспечен требуемый боковой крепёж.
- Для перехода через конструкцию крыши крепление дымохода к кровле необходимо выполнять с учетом возможного вертикального перемещения кровли относительно дымохода. Рекомендуем применять готовый Комплект крепления к кровле Schiedel.
- Чтобы воздух из каналов проветривания мог беспрепятственно выходить наружу, изоляционные плиты располагают на 6-8 см ниже верхней грани последней каменной оболочки. Изоляционные плиты подрезают пилкой на соответствующую величину.
- Для закрепления покровной плиты в каналах крепления устанавливаются дюбели. Чтобы покровная плита легла равномерно, она укладывается на цементную стяжку. Крепление осуществляется посредством резьбового соединения при помощи прилагаемых винтов (только слегка затянуть).
- Покровная плита представлена в различных исполнениях. Любой из вариантов может использоваться для защиты верхней свободностоящей части дымовой трубы от воздействия атмосферных осадков.
- Если для увеличения статической устойчивости верхней части дымовой трубы используется комплект арматурных стержней, необходимо, чтобы арматурные стержни заканчивались на расстоянии 15 см от верхней грани верхней каменной оболочки, чтобы осталось место для установки дюбелей для крепления покровной плиты.
- В качестве идеального средства защиты от капризов погоды фирма Schiedel предлагает изготавливаемые заводским способом наружные декоративные оболочки с различной отделкой поверхности. Подготовка к установке и монтаж осуществляются в соответствии с указаниями на рис. 42-44.
Перед монтажом устья дымовой трубы должны быть установлены покровная плита или наружная оболочка.
Монтаж устья
- Удаление воздуха из каналов проветривания осуществляется через кольцевую щель между керамической трубой и верхней каменной оболочкой, через кольцевое пространство в покровной плите, а затем через зазор между конусом и покровной плитой. Металлический конус с одной стороны защищает изоляцию от атмосферных осадков, а с другой стороны является одним из составных элементов системы проветривания. При использовании покровной плиты, изготавливаемой (бетонируемой) непосредственно на строительной площадке, для защиты внутреннего пространства от атмосферных осадков необходимо предусмотреть установку в отверстии под устье дымовой трубы специального распорного металлического кольца.
- Конус при монтаже служит также средством измерения для определения длины верхнего керамического элемента.
Важно: Перед монтажом устья дымовой трубы должны быть установлены покровная плита или наружная оболочка.
Заключительные работы
- Вырез в каменной оболочке вокруг керамического тройника подключения закрывают при помощи передней панели из минерального волокна, которая легко фиксируется в каменной оболочке при помощи боковых держателей. Работа системы проветривания сохраняется в полном объёме.
- Рамка дверцы для осмотра и очистки прибивается к каменной оболочке. При этом необходимо обеспечить, чтобы дверца и её окантовка были отцентрированы друг относительно друга. Благодаря использованию в конструкции дверцы герметичного керамического элемента внутренняя керамическая труба представляет собой практически цельную колону из керамики. Наличие такого элемента в основании дымовой трубы предотвращает моментальное загрязнение сажей окружающего пространства при открывании дверцы. После завершения монтажных работ передайте, пожалуйста, эту монтажную инструкцию специалисту по установке отопительного оборудования.
Перед вводом в эксплуатацию необходимо произвести ревизию дымового тракта, включая участки подключения потребителя (относится и к временным подключениям). При первом протапливании или после продолжительного перерыва необходимо дымоход прогревать постепенно.
Гарантия предоставляется производителем при условии использования оригинальных деталей и соблюдении общих действующих строительных требований и норм, включая настоящую инструкцию.
